Дымоходы. Кирпичный дымоход



Дымоходы.

Пришло время рассказать о дымоходах и все что с этим связано. Мы накопили достаточно вопросов от наших покупателей и просто интересующих людей и в этой статье постараемся охватить максимальное количество информации, которые как нам кажутся помогут вам в принятии верного решения.

Просим обратить внимание наших читателей на тот факт, что целью написания данной статьи не является реклама какого-то определенного типа дымохода и его скорейшая продажа – мы хотим лишь донести информацию о том, что есть такое дымоход, а не расписывать как хорош именно этот вариант или тот.



Основные виды дымоходов.

На стадии проектирования или задумки любого строения каждый собственник задумывается о выборе отопителя и системе дымоотведения, проще говоря дымоходе. Конечно дымоход можно установить и после окончания всех работ по дому, но именно на стадии проектирования позволит избежать ненужных вопросов и попросту сэкономить заветную копеечку, но об этом по порядку.

Устанавливая отопитель в частный или многоквартирный дом, работающие на газе, дровах, дизеле и т.д. проще говоря по виду топлива: жидкое, твердое или газообразное мы начинаем изучать вопрос дымоотведения, ведь пренебрегать вопросами безопасности и нормальным эксплуатированием отопительного оборудования мягко говоря было бы неправильно.

Проектируя систему дымоотведения неважно делаете вы это для частного дома или жилого дома с индивидуальным поквартирным отоплением – главное, что это требует повышенного внимания.



Общие положения:

  • Высота дымохода – по паспортам современного оборудования минимальная высота дымохода составляет 4.5-5метров. Высота дымохода считается от уровня колосника камеры сгорания;

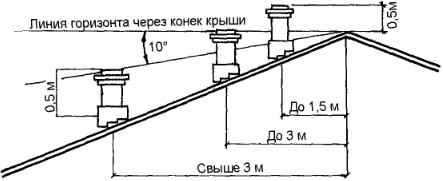

  • Высота дымохода над кровлей - см. картинку;

схема высоты дымохода над кровлей

  • Защита стен и пола – основание под отопитель должно быть негорючим, стены защищают негорючим материалом способным выдержать высокую температуру;
  • Тепловая отсечка – устанавливается в каминах для предотвращения перегрева верхнего перекрытия;
  • Проход через перекрытия – расстояние 140мм до горячих материалов от кирпичного или сэндвич-дымохода, против 250мм от керамических или одностенных дымоходов;
  • Один отопитель – один дымоход;
  • Горизонтальные или диагональные участки – диагональные отрезки практически не ухудшают тягу, а горизонтальные участки могут быть не более 1м;
  • Шибер это - поворотная заслонка в дымовом канале, как правило устанавливаемая первым элементом, для регулировки скорости потока отходящих дымовых газов*

*При выборе отопительного оборудования, некоторые клиенты задаются вопросом почему шибер в доп. опции? Все довольно просто, при высоте дымохода от 6 метров, фактически дымовой канал превращается в турбину с повышенной тягой, шибер как раз и призван уменьшить скорость потока, путем частичного уменьшения сечения дымового канала.



Дымоход – это канал удаления продуктов сгорания (дымоудаление) от теплогенерирующего оборудования в атмосферу.

На сегодняшний день проблем с выбором дымохода не стоит, входу кирпичные дымоходы, и высокотехнологичные полимерные, определенной популярностью пользуются и керамические дымоходы и конечно самые распространённые модульные дымоходы из нержавеющей стали.



Дымоход из кирпича.

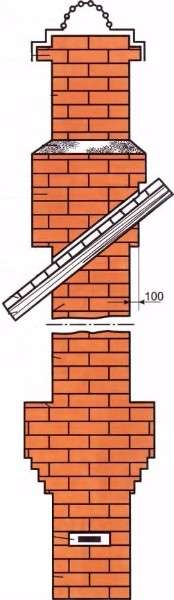

кирпичный дымоходКирпичный дымоход – квадратная или прямоугольная шахта вертикального типа, построенная на всем протяжении строения с целью удаления дымовых газов (вариант с многооборотными каналами не рассматривается LГI).



Особенности конструкции.

Гладкая поверхность - одним из основных требований к таким дымоходам является гладкая поверхность внутреннего канала. Чем меньше шероховатостей, тем меньше оседает сажа на внутренних стенках дымохода.

Расчет сечения кирпичного дымохода. При возведении кирпичного дымохода, зачастую строители не задумываются о размерах внутренней шахты, что впоследствии приводит к проблемам с выбором отопителя. Если дымовая труба очень высокая или сечение канала дымохода выше оптимального, то значительная часть температуры дымовых газов расходуется на прогрев большой поверхности шахты (образуется конденсат, тяга ослабевает). Для решения этой задачи обычно используется несколько формул S=πR² (формула площади круга) и S=ab (формула площади прямоугольника). Например, вы собираетесь установить камин в доме, у которого диаметр патрубка дымохода 180мм в таком случае площадь круга составит S=3,14 (значение π) * 90² = 25434, что соразмерно размеру внутренней поверхности шахты размером в стандартный кирпич S=250*120 = 30000, однако при увеличении диаметра до 200мм, такой канал может не справиться с удалением продуктов сгорания, хотя должны добавить, что высота дымохода имеет важное значение в принятии решения.


Плюсы конструкции:

  • Высокая механическая прочность;
  • Теплоёмкость – накапливает и отдает тепло;
  • Экономия пространства (зачастую, канал располагается в стене);
  • Высокая устойчивость к температурным значениям (от 700 до 1000°C);



Минусы конструкции:

  • Стенки внутренней поверхности не всегда гладкие, что приводит к активному образованию конденсата и налипанию сажи, уменьшению сечения, серьезному риску печного пожара и разрушению кладки (особенно при замерзании-размораживании зимой);
  • При появлении трещин в конструкции и попаданию холодного воздуха приведет к охлаждению дымовых газов, образованию еще большего количества конденсата и разрушению дымового канала;
  • Наличие углов в конструкции способствуют образованию вихревых потоков, что приводит к противодействию оттока продуктов горения;
  • Большой вес – иногда требует отдельного фундамента;
  • Кладка дымохода требует должной квалификации монтажника;
  • Сложный ремонт;
  • Не подходит для всех видов топлива;



Вид топлива.

Данный вид дымохода актуален для каминного или печного оборудования работающих на твердом топливе (дрова, пеллеты, уголь), так как при температурах свыше 250°C образование конденсата минимальное (для справки твердотопливные печи, камины и каменки выдают 280-500°C). В случае использования жидкого или газообразного топлива (газ, дизель и т.д.) обильное образование конденсата, разрушение кирпичной кладки, неприятный запах и море других удовольствий вам гарантировано, проще говоря кирпичный дымоход для газового котла не используется.



Возможное комбинирование:

Такой тип дымохода зачастую гильзуют трубой из нержавейки круглого или овального сечения (особенно актуально для газового оборудования) для нормальной эксплуатации дымохода.



Статья о дымоходах разбита на три части для удобства чтения и восприятия:
